Jag jobbade under våren fram en modern logger / styrning på min "anrika" Sfinx VP11 luft/vatten värmepump.

Berättelse med bilder finns också här: https://www.jarnaautomate.se/blogs/modern-styrning-lvp

Styrningen (med den gamla LCD displayen) var ju inte så sofistikerad från början. Jag löste det (fram tills i vår) med att helt enkelt styra NTC motsåndet (som är tänkt att mäta tank temperatur) - från mitt styrsystem - med ett relä (d.v.s.  jag får pumpen att starta / stoppa som jag vill).

Projektet i våras blev detta:

1 - Lyssna på seriell trafik mellan pumpen och displayen.
2 - Förstå protokoll, logga och analysera trafiken.
3 - Utveckla en module i Esp32 som tar emot trafiken - analyserar och uppdaterar ett antal inputs från dessa.
4 - För styrning: Jag anslöt trådar på kortet - för tryckknapp som sätter pumpen i aktivt läge (eller pausar).
4.1 - Då gick det att "styra tryckknappen" från Esp32
5 - Koppling av ovanstående till Home Assistant.

Jag hittade ingen specifik dokumentation på displayen eller elektroniken i pumpen. Så det återstod bara att lyssna på och ananlysera trafiken över den seriella kabeln.

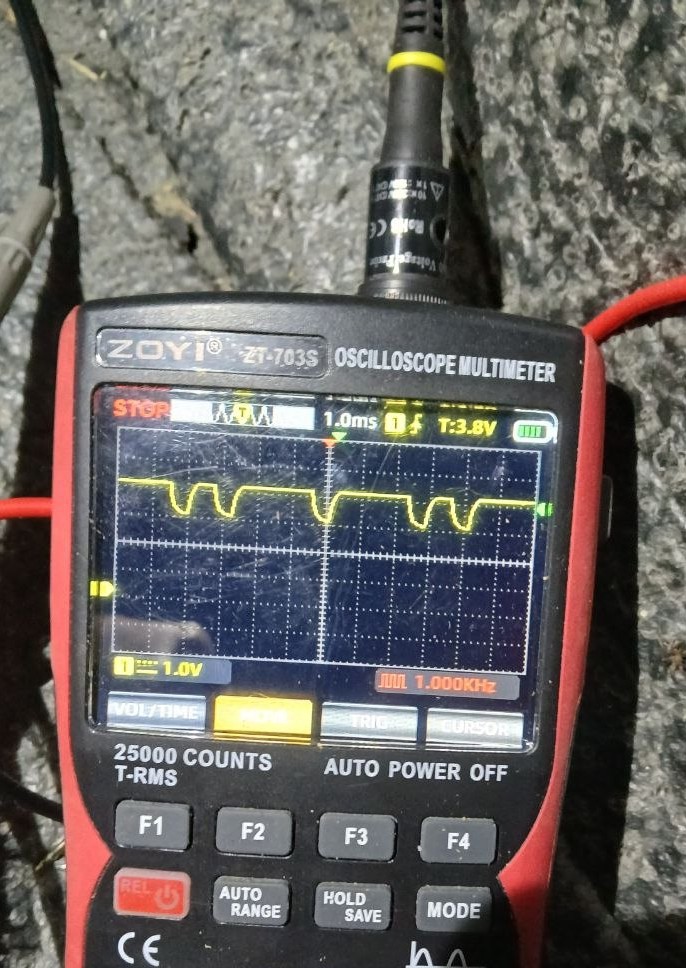

Den "seriella kommunikation" - visade sig inte vara strikt seriell - se bild i oscilloskop. . Pulserna var inte lika långa (som det är i UART/seriellt). Och svinget i spänning var inte mellan 0 och 5 volt (mer som mellan 2.5 och 4.0 volt). Därmed kunde man inte använda UART portar (normal seriell).

Problemeet med pulserna var att de var av två olika längder (en "etta" var runt 3 ms och en "0:a" runt 1.25 ms).

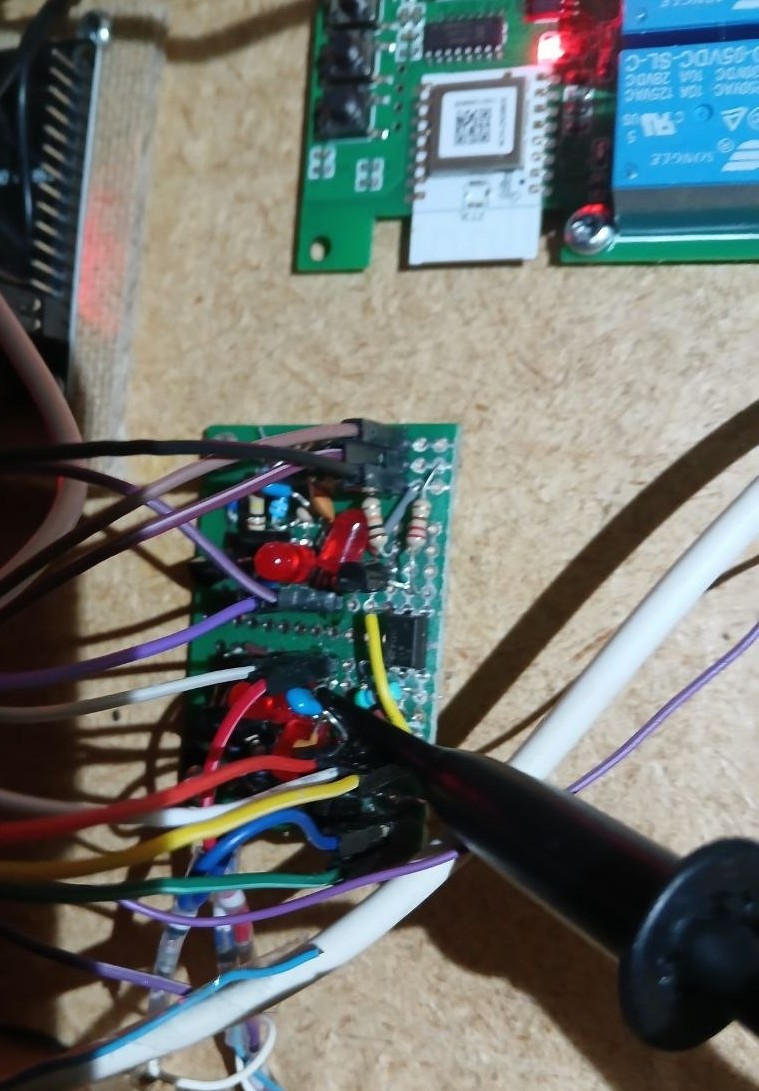

Däremot... kom en fin egenskap i ESP32 väl till nytta: RMT. Det är hårdvara som specifikt mäter pulslängd på en IO pinne - som samlar upp det och ger en färdig lista till min "drivrutin". Min lilla "lyssnar PCB":

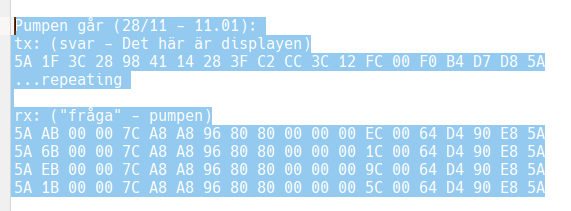

Då... till slut fick jag ut strukturerat data från min seriella lyssnare. Och kunde börja avkoda.

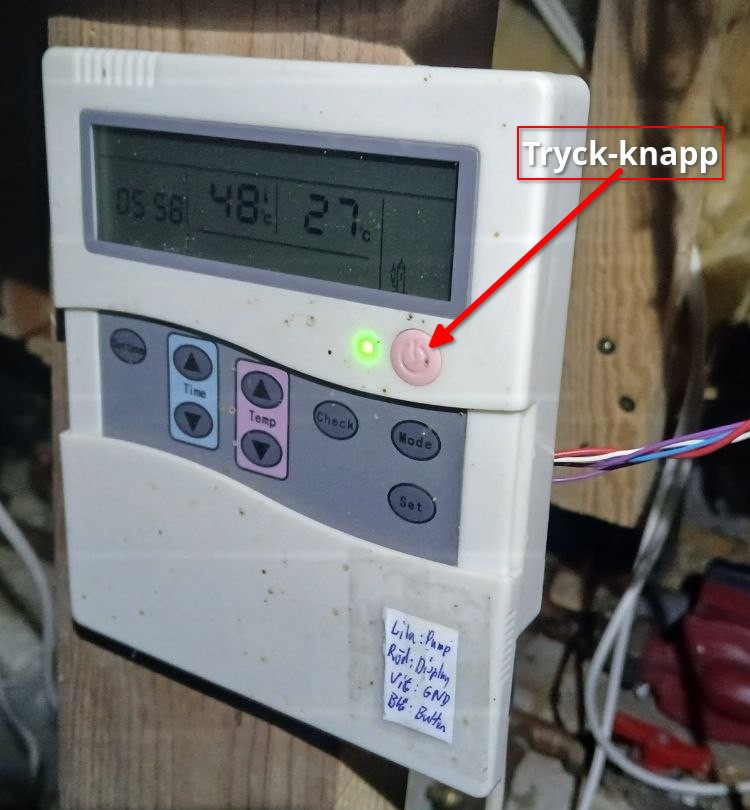

Här är en bild på displayen med extra kablar anslutna: .

...

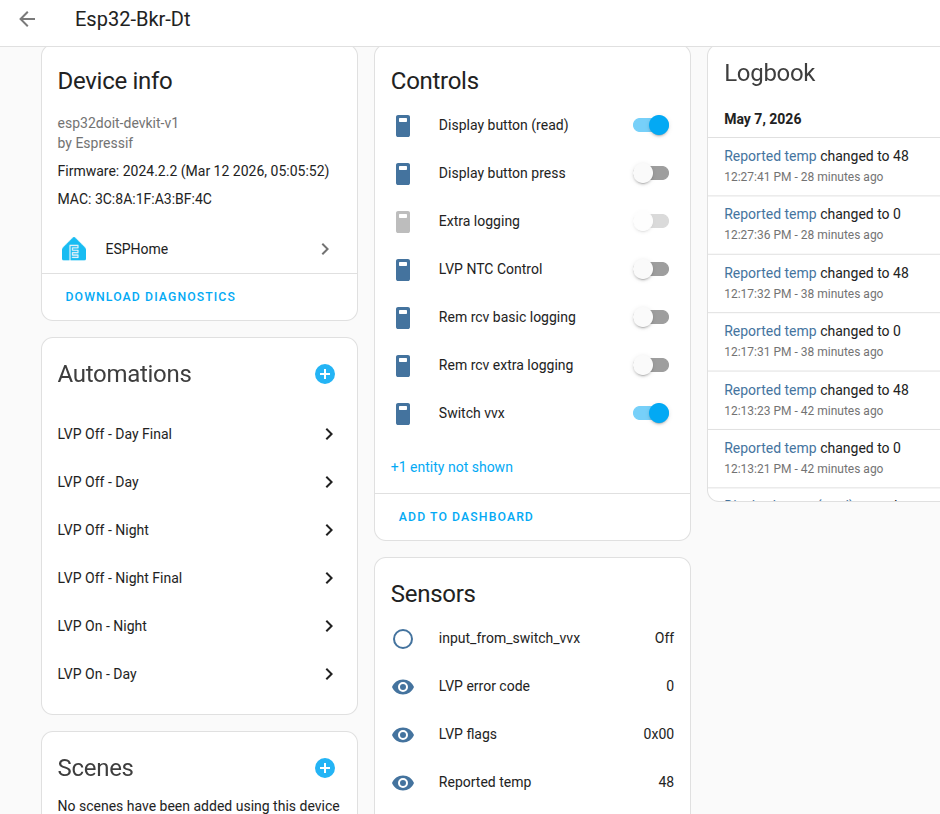

Här är en bild hur det hela blev i Home Assistant:

...

Resultat:

• Jag kan styra pumpen bättre.
• Jag får eventuella felkoder in i EspHome / Home Assistant (för larm, ...)
• Jag kan nollställa pumpen på avstånd (om en felkod skulle stoppa drift) - och starta om
• Jag får mer detaljerad driftsdata (när fläkt, circk pump, avfrost går).
• Jag kan styra vilken nivå av loggning jag vill ha

På det hela taget har jag fått en modern styrning av en annars väl fungerande värmepump.

...

Naturligtvis är den här tekniken överförbar på hela kategorin av värmepumpar / maskiner med yttre styrpanel via kabel.

Jag blev positivt överraskad av hur flexibelt och effektivt det var att jobba med Esp32 (och EspHome) i det här projektet.

Om någon är nyfiken (runt annan värmepump / maskin) kan vi sondera om vi kan göra något :-)

Vänligen,

Arne Steinarson
Järna Automate

---

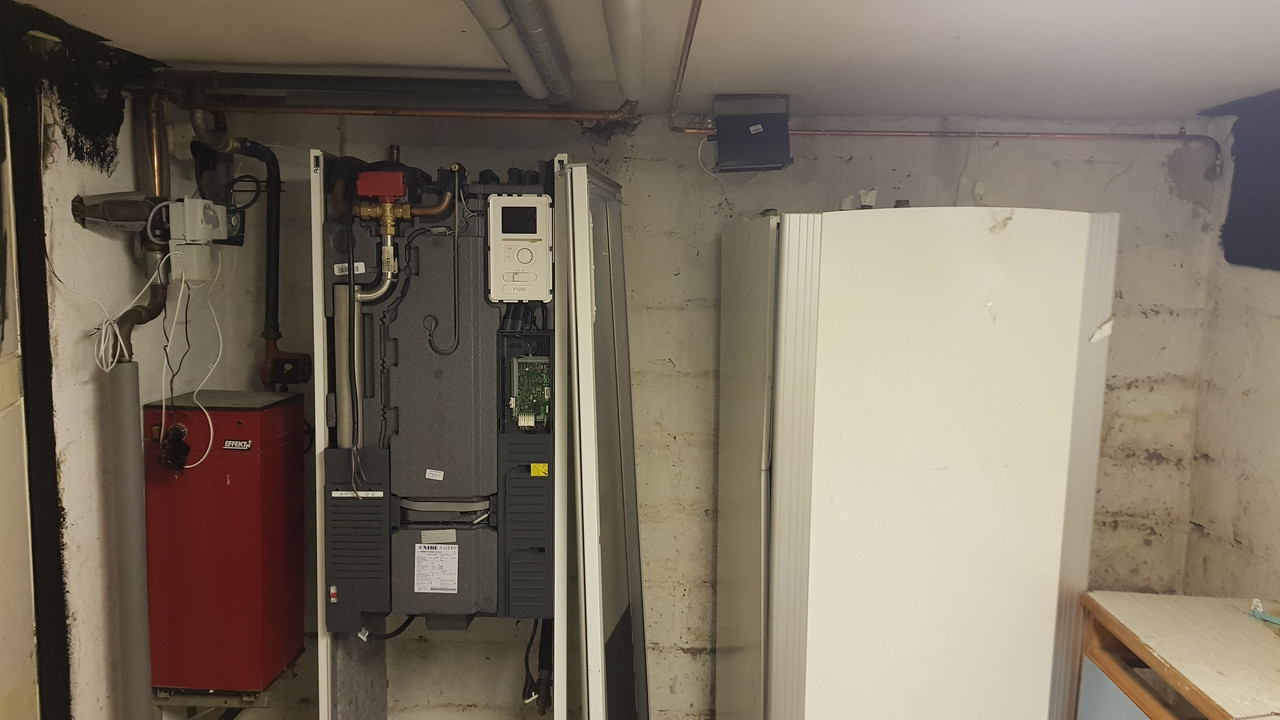

Har installert Pool 40 til en S1256.

Sliter med å få bevegelse på QN19 ventil for å lede vannet til varme veksler.

Måler spenning på 230V mellom N(blå AA5-X10-2) og L(brun AA5-X9-5)
Får ca 60V på Svart ledning)AA5-X9-6 og N

Har aktivert Pool varming på S1256 og prøvd Q19 tvangstyring.
Får kun 60 V ut av pin 6.

Antar at pin 6 styrer åpning/stegning av ventilen med 230V/0V.

Feil på AXC brettet?

---

Har köpt Winmau darttavla för vanlig stålspets, Scolia Home 2 videoövervakningskit som räknar och kommenterar och gör det möjligt att spela matcher både lokalt (Upp till 8 personer) och online mot andra i hela världen.
Till det har jag köpt en ny smart-TV som jag kan visa matcherna på, men det har laggat lite med Wifi:n så jag köpte igår en powerline Adapter (som jag haft bra erfarenheter av tidigare) för att få till kabelansluten internet till både TV och Dartkitet.
Fixade med det igår kväll men fick det inte riktigt att lira, till sist kom manualen fram och där står att man inte kan ansluta den till ett grenuttag, vilket jag förstås hade gjort med tanke på att jag hade alla 4 portar i (den nya) switchen upptagna ute vid TV/Dart/Philips Hue/Apple-TV.
Provade i alla fall flytta Powerline adaptern till vägguttaget istället och då började det fungera av någon outgrundlig anledning.
Förstår förstås att det kan vara lite klenare anslutningar i en grendosa, men är de godkända för 10A ska det väl ändå vara kontakt nog.
Grendosan var jordad förstås.
Kommentarer på det någon?

Till saken hör att även Mastern sitter i ett fullproppat grennuttag, så kanske kan man få upp speeden ännu mer om jag flyttar även den till "hårdtrådat" uttag?
I sovrummet har vi dessutom två stycken grenuttag med 6 uttag i varje för att kunna hålla all elektronik där igång.
Lampor på nattduksborden, läslampor, router, switch, fönsterlampa, powerline adapter och vad mer det nu är.
Inte konstigt att man har hög tomgångsförbrukning på kåken kanske...

Slutsats:
Tror jag ska köpa en gigantisk grendosa till sovrummet med typ 12 uttag, så jag kan ha powerline adaptern ansluten direkt i väggen.

Kan även passa på att tipsa om att det faktiskt funkar bra, har du problem med wifi i kåken, köp en powerline adapter för 500 kr så får du stabilt internet där du behöver, vissa modeller (TP-link) fungerar även som wifi extenders på köpet, tror inte min hade det dock, köpte billigaste modellen.
https://www.kjell.com/se/produkter/natverk/tradburet-natverk/homeplug/tp-link-tl-pa7017-kit-homeplug-1-gbs-2-pack-p65108?utm_source=google&utm_medium=cpc&utm_campaign=SE%20%7C%20Catch%20all%20Retarget%20Shopping&utm_id=23379219591&gad_source=1&gad_campaignid=23379219591&gbraid=0AAAAADhvoIYIsAk0xXVfxIHyZyZopX1mT&gclid=CjwKCAjw6MPRBhBTEiwAd-7Mr3CVbh4DlELrs0dXjQFrGMBnFomWowE1eKZTdHofYQ_613d3LSHYQhoCZQsQAvD_BwE

---

Finns det någon här som har en manual till en kinesisk värmepump som heter NERS-D55-D tror den kommer ursprungligen från polarheat polar evi 19kw har lite det som hobby å tycker det är kul att skaka liv i gamla saker.
Polarheat har inte manualen på sin sida då den är för gammal. Har någon den här blir jag väldigt glad😀😀😀 mvh Mattias

---

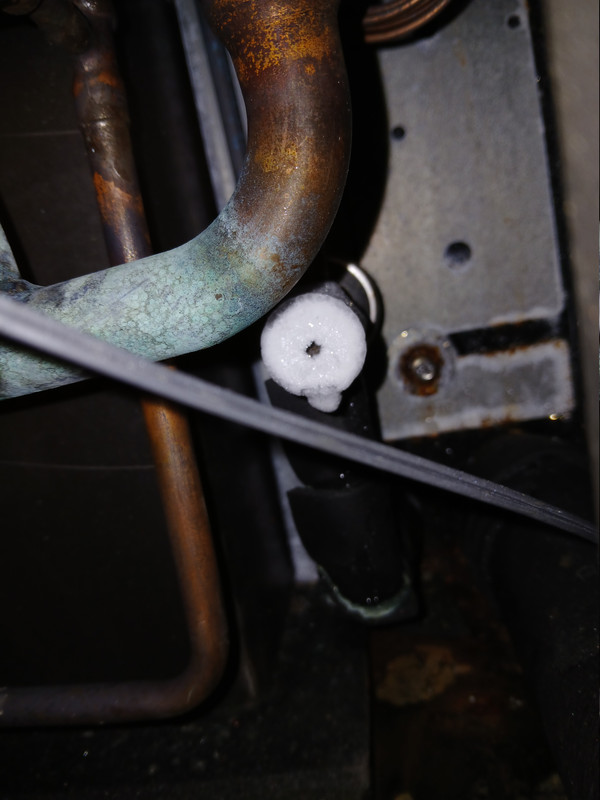

den senaste vecka eller 2 har jag hittat vatten på vårt golv i tvättstugan där värmepumpen står. Aven om spillvatten koppen är inte full när jag tittade idag så är den ganska äcklig så jag tänkte rengöra den och ev avlopps slangen. Och därefter hålla tummarna att detta som är orsaken till vattnet på golvet.
Men hur får man ut koppen? Den sitter fast i vad jag antar är utgångs slangen på baksidan. Och om jag får ut koppen hur gör man rent både in och ut vatten slangarna?

---

Hej.

Är på g att installera en jordvärmeanläggning med ca 1 200m nedplöjd kollektorslang. Har under en tid sökt information om hur stort expansionskärl jag behöver på Brinesidan. I diskussionerna i detta forum är min samlade bedömning att det räcker med ett ganska litet kärl typ 10-15 L och redan det ska vara "overkill".

En tumregel säger att kärlet ska vara ca 10% av vätskevolymen vilket skulle ge 120L. När det sedan kompletteras med att det är kalla sidan och brine som inte har så stora tempskillnader så minskar behovet av storlek. Har varit i kontakt med Boschsupporten och de meddelar att kärlet bör vara 35L. Den beräkningshjälp som finns på tilverkarnas hemsidor ger ungefär samma resultat.

Så jag blir som en åsna mellan två hötappar mellan informationen/kunskapen som förmedlas i detta forum och vad kärltillverkare/bosch säger.

Så min fråga är till er kunniga här på forumet - vilken storlek rekommenderar ni?

---

Det slog mig idag! Tanken må vara dum….. Men är inne på solceller o en mjukstart på batterisidan dvs snålvariant vad det gäller batterier till o börja med iaf. Samtidigt har jag funderingar på ett trefaselverk IOM långa avbrott häromkring. Senaste stora”Johannes” varade ju i 8 dagar .

Men den stora frågan är att jag har ett bensinelverk på 5kWh 2 fas dock ingen ren sinus tror jag….. Skulle det vara möjligt o köra elverket emot batterier/växelriktare o få ut 3 fas på detta sätt?? Naturligtvis att jag införskaffar både solceller o batterier o en växelriktare som klarar av inkommande reservkraft som jag tror att den växelriktare jag kikar på gör? O framförallt blir det ren sinus genom detta……???

Skickar bild på den ev växelriktaren!
